Messgeräte und Analysatoren für Signalanalyse, Akustik und Modalanalyse
Die SPIDER-Serie besteht aus kompakten und leistungsfähigen Instrumenten für die Erfassung von Zeitsignalen und deren Echtzeit-Signalanalyse. Sie können sowohl als PC-Frontends mit Echtzeitdarstellung der Messsignale und -ergebnisse sowie als Stand-Alone Geräte betrieben werden.

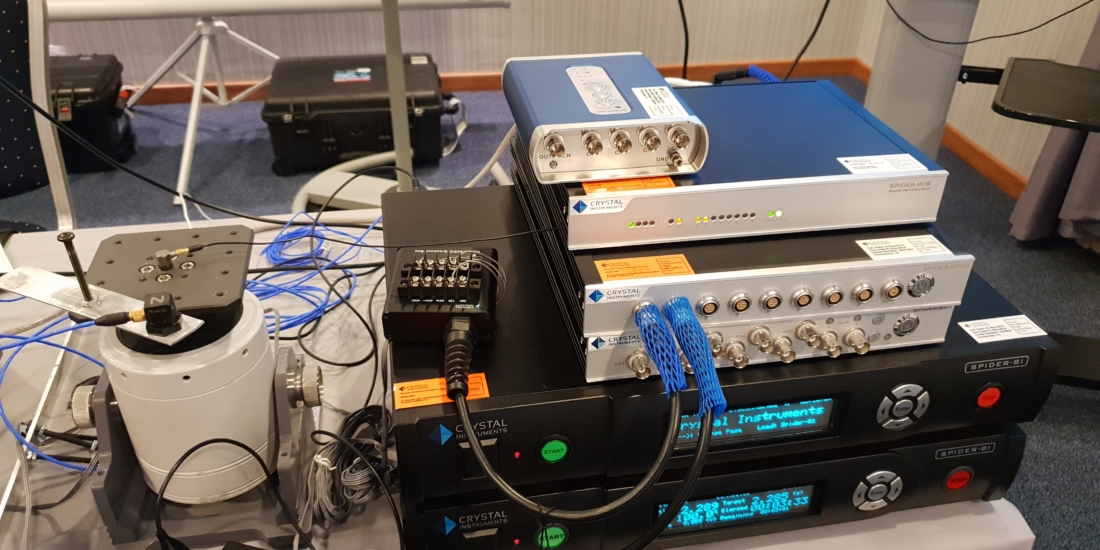

Die Spider-80 Module enthalten 4 bis 8 Eingänge für Spannung und IEPE/ICP-Sensorik mit optionalen Ladungsverstärkern. Alternativ ist eine Ausführung mit Brückenverstärkern lieferbar. Die Module lassen sich sehr einfach zu synchronen, vielkanaligen Systemen vernetzen. Passende Racks nehmen bis zu 8 Module entspr. 64 Kanäle auf. Ein optionales, zentrales Speichermodul mit einer wechselbaren 256 GB Solid State Disk ermöglicht große Speichertiefen.

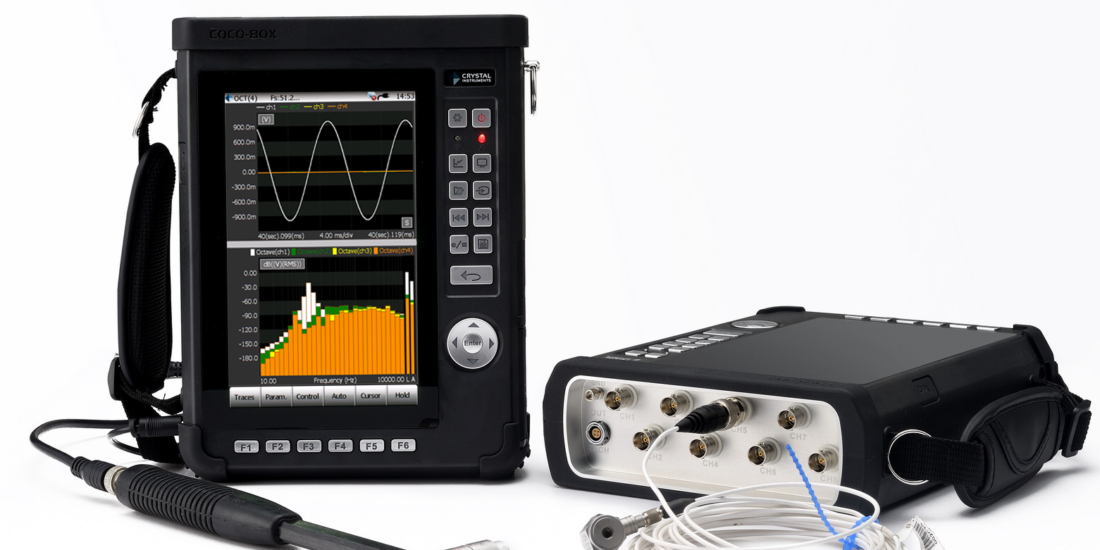

Handheld-Geräte CoCo-80X vereinen die Funktionen eines mehrkanaligen Datenrecorders, FFT-Analysators und Schwingungsmessgerätes. Sie sind sehr kompakt, leicht und robust, um sie für weltweite Einsätze im Handgepäck mitzuführen. Vor Ort lassen sie sich bis zu 8 Stunden lang per Akku betrieben.
Zeitsignale können über lange Dauer direkt auf SD Karten gespeichert werden, während gleichzeitig FFT- oder verschiedene andere Analysefunktionen durchgeführt werden.
Anwendungen
CoCo-80X mit großem Touch Screen, CAN-Bus, GPS, WLAN und HDMI.
- Erfassung von Übertragungsfunktionen für Strukturuntersuchungen
- Service-Datenrecorder vor Ort für Offline-Analysen im Werk
- Messwerterfassung auf Motorrädern, Quads und Drohnen
- Wuchten von Rotoren
- Schwingungsmessung und -diagnose an rotierenden Maschinen
- Periodische Routenmessungen an Wälzlagern mit Vor-Ort-Diagnose

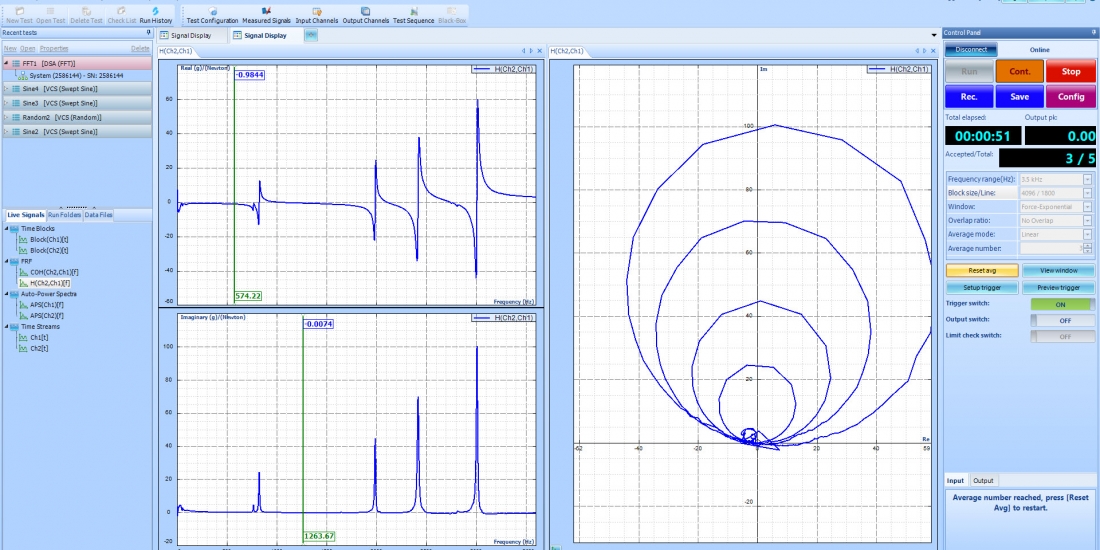

EDM Software (ENGINEERING DATA MANAGEMENT) beinhaltet MIMO Signalerfassung und Signalanalyse, Schwingungsprüfung, Modal-und BetriebsschwingungsAnalyse sowie Ambient modal Identification, bekannt als Operational Modal Analysis (OMA).
Die EMA Software (EDM Modal Analysis) ermöglicht Betriebsschwingformanalysen und experimentelle Modalanalysen.
- Betriebsschwingformanalyse (ODS – Operating Deflection Shapes) zur Ermittlung und Visualisierung der Schwingungsformen einer Struktur bei Betriebsanregung, ohne dass die anregenden Kräfte explizit gemessen werden müssen. Modale Parameter wie Eigenfrequenzen und Dämpfungen werden hier nicht berechnet.
- Klassische Experimentelle Modalanalyse (EMA – Experimental Modal Analysis) zur Ermittlung der Eigenfrequenzen, Dämpfungen und Schwingungsformen einer Struktur bei Anregung durch Impulshammer oder Shaker
- Schwingprüfungen und Testanwendungen mit modernsten Schwingungscontroller z.B. The Spider-81 Vibration Controller System.
- EDM Modal ist ein intuitiv bedienbares Programm für die Analyse von Schwingungen. Es ermöglicht die Analyse, Darstellung und Dokumentation des dynamischen Verhaltens von Maschinen und Strukturen, die räumliche Darstellung des 3D-Modells einer schwingenden Struktur sowie die Darstellung von Schwingungsdaten (Betriebsschwingungen, Modal-Schwingungen). Der Anwender kann sich per Mausklick durch die Messungen bewegen und die animierte Darstellung des Modells beobachten. Daten aus dem Zeitbereich lassen sich für die Animation von Betriebsschwingungen ebenso verwenden wie Daten aus dem Frequenzbereich, z.B. für die Untersuchung einer Struktur bei einer bestimmten Frequenz oder im Verlauf einer Ordnung.
Weitere Produktinformationen, Beratung, Vorführung, Miete und Verkauf sowie technischer Service und Support. Bitte kontaktieren Sie uns.

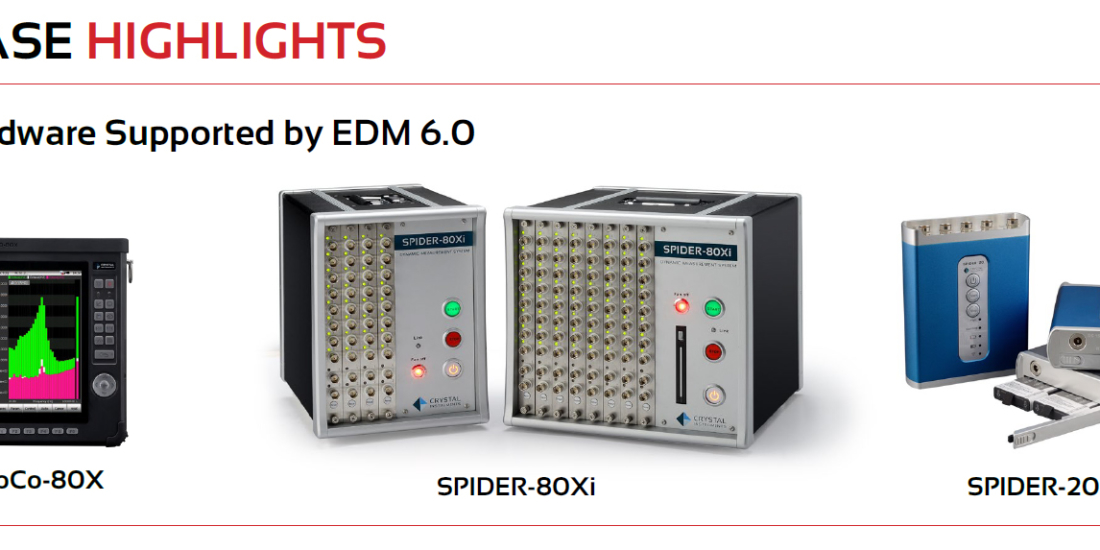

Die NEUE (2019) dynamischen, präzisen und modernsten Signalanalysatoren von Crystal Instruments. Die Spider-Serie 80Xi sind konfigurierbar als PC-Frontends, als zentrale oder räumlich verteilte Systeme mit bis zu 128 Kanälen oder als autarke Datenrecorder. Akku-betriebene Spider-20E Handheld-Module für drahtlose Kommunikation via WiFi / WLAN. Die CoCo Serie 80X umfasst portable, tragbare, dynamische Signalanalysatoren und Vibrations-Datensammler. Sie werden für akustische Analysen, die Maschinenzustandsüberwachung, das Wuchten von Rotoren und viele weitere Aufgaben eingesetzt. Funktionen: Multi FFT, FRF, Oktav- und Ordnungsanalysen, Schall- und Schwingpegelmessungen, Aufzeichnung von Zeitsignalen zur Offline-Auswertung.

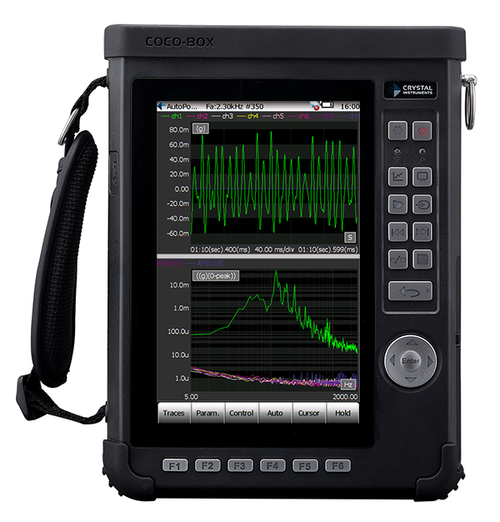

CoCo-80X ist ein kompakter sehr leistungsfähiger Signalanalysator und Datenrecorder mit eingebauter WiFi und GPS (als Option). Er hat 8 präzisen Eingangskanäle mit 24-Bit Auflösung, ein Ausgangskanal für den Signalgenerator sowie ein Tachokanal. Er kann unabhängig von PC mit einer Batterie 10 Stunden Datenaufnehmen und übertragen. Ein perfektes Gerät für akustische Analysen, die Maschinenzustandsüberwachung, das Wuchten von Rotoren und Aufzeichnung von Zeitsignalen zur Offline-Auswertung. Typ. Anwendungen sind die Schwingungsmessung und -diagnose an rotierenden Maschinen – darunter auch periodische Routenmessungen -, die Erfassung von Übertragungsfunktionen – FRFs für Strukturuntersuchungen, Modalanalyse und Maschinendiagnostik. Funktionen: FFT, FRF, Oktav- und Ordnungsanalysen, Schall- und Schwingpegelmessungen, Aufzeichnung von Zeitsignalen zur Offline-Auswertung.
CoCo-80X ist ein kompakter sehr leistungsfähiger Signalanalysator und Datenrecorder mit eingebauter Wi-Fi und GPS (als Option). Er hat 8 präzisen Eingangskanäle mit 24-Bit Auflösung, ein Ausgangskanal für den Signalgenerator sowie ein Tachokanal. Er kann unabhängig von PC mit einer Batterie 10 Stunden Datenaufnehmen und übertragen. Ein perfektes Gerät für akustische Analysen, die Maschinenzustandsüberwachung, das Wuchten von Rotoren und Aufzeichnung von Zeitsignalen zur Offline-Auswertung. Typ. Anwendungen sind die Schwingungsmessung und -diagnose an rotierenden Maschinen – darunter auch periodische Routenmessungen -, die Erfassung von Übertragungsfunktionen – FRFs für Strukturuntersuchungen, Modalanalyse und Maschinendiagnostik. Funktionen: FFT, FRF, Oktav- und Ordnungsanalysen, Schall- und Schwingpegelmessungen, Aufzeichnung von Zeitsignalen zur Offline-Auswertung.
CoCo-80X ist ein kompakter sehr leistungsfähiger Signalanalysator und Datenrecorder mit eingebauter Wi-Fi und GPS (als Option). Er hat 8 präzisen Eingangskanäle mit 24-Bit Auflösung, ein Ausgangskanal für den Signalgenerator sowie ein Tachokanal. Er kann unabhängig von PC mit einer Batterie 10 Stunden Datenaufnehmen und übertragen. Ein perfektes Gerät für akustische Analysen, die Maschinenzustandsüberwachung, das Wuchten von Rotoren und Aufzeichnung von Zeitsignalen zur Offline-Auswertung. Typ. Anwendungen sind die Schwingungsmessung und -diagnose an rotierenden Maschinen – darunter auch periodische Routenmessungen -, die Erfassung von Übertragungsfunktionen – FRFs für Strukturuntersuchungen, Modalanalyse und Maschinendiagnostik. Funktionen: FFT, FRF, Oktav- und Ordnungsanalysen, Schall- und Schwingpegelmessungen, Aufzeichnung von Zeitsignalen zur Offline-Auswertung.

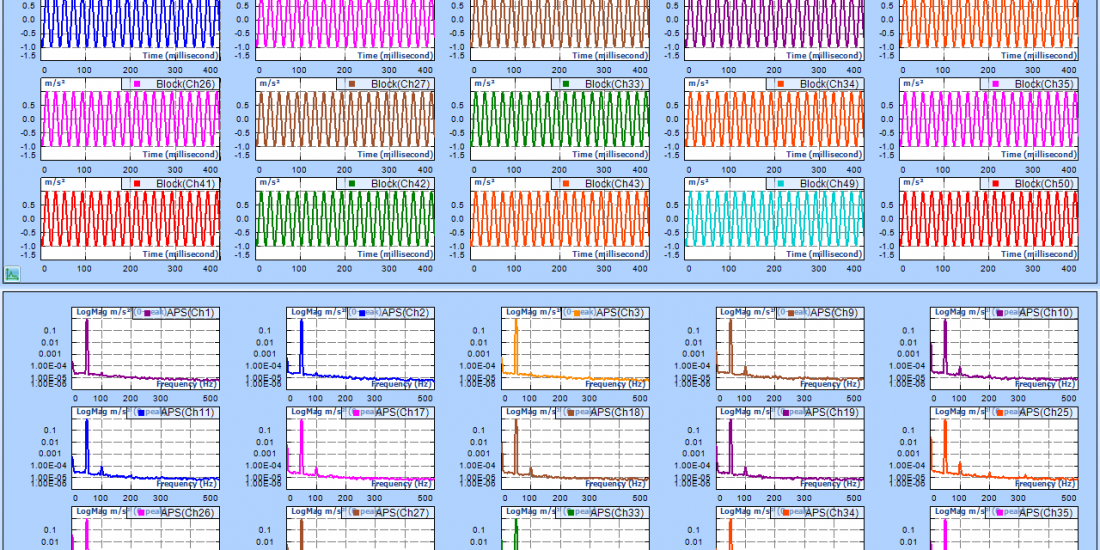

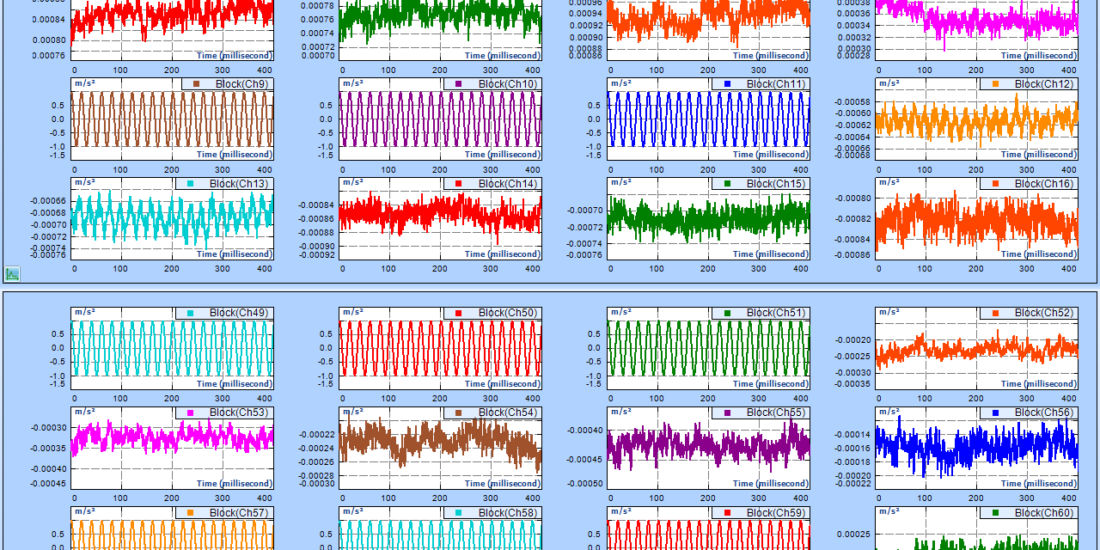

Die dynamischen Signalanalysatoren der Spider Serie sind konfigurierbar als PC-Frontends, als zentrale oder räumlich verteilte Systeme mit bis zu 128 Kanälen oder als autarke Datenrecorder. Spider-80Xi besteht aus Modulen mit 4 bis 8 Kanälen für IEPE/ICP-Sensoren, die (auch räumlich verteilt) synchron vernetzbar sind. Der interne 4 GB Speicher lässt sich mit einem zentralen NAS Speicher bis 256 GB ergänzen. Alle Kanäle können mit Abtastraten bis 102,4 kHz aufgezeichnet werden, gleichzeitig sind FFT- und andere Analysen möglich. Funktionen: FFT, FRF, Oktav- und Ordnungsanalysen, Schall- und Schwingpegelmessungen, Aufzeichnung von Zeitsignalen zur Offline-Auswertung.
Die dynamischen Signalanalysatoren der Spider Serie sind konfigurierbar als PC-Frontends, als zentrale oder räumlich verteilte Systeme mit bis zu 128 Kanälen oder als autarke Datenrecorder. Spider-80Xi besteht aus Modulen mit 4 bis 8 Kanälen für IEPE/ICP-Sensoren, die (auch räumlich verteilt) synchron vernetzbar sind. Der interne 4 GB Speicher lässt sich mit einem zentralen NAS Speicher bis 256 GB ergänzen. Alle Kanäle können mit Abtastraten bis 102,4 kHz aufgezeichnet werden, gleichzeitig sind FFT- und andere Analysen möglich. Funktionen: FFT, FRF, Oktav- und Ordnungsanalysen, Schall- und Schwingpegelmessungen, Aufzeichnung von Zeitsignalen zur Offline-Auswertung.

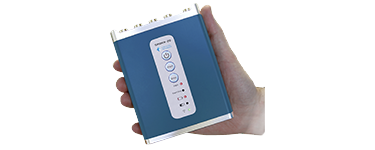

Spider-20E ist ein kompakter sehr leistungsfähiger Signalanalysator und Datenrecorder mit eingebauter Wi-Fi/LAN. Er hat 4 präzisen Eingangskanäle mit 24-Bit Auflösung, ein Ausgangskanal für den Signalgenerator sowie ein Tachokanal. Er kann unabhängig von PC mit einer Batterie 6 Stunden Datenaufnehmen und übertragen. Funktionen: FFT, FRF, Oktav- und Ordnungsanalysen, Schall- und Schwingpegelmessungen, Aufzeichnung von Zeitsignalen zur Offline-Auswertung. Wireless Analyse Ueberall.
